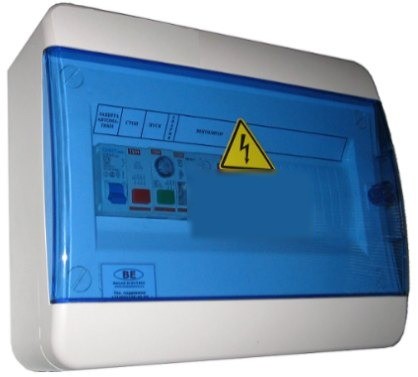

Щит управления вентилятором и клапаном AIRS ЩУВК-220-0,12
⚙️ Подбор и заказ
Описание
AIRS ЩУВК-220-0,12 — исполнение на двигатель 0,12 кВт. Щит управления однофазным вентилятором 220 В и воздушным клапаном: открывает клапан, запускает вентилятор, следит за засорением фильтра и состоянием двигателя.
Цена
Технические характеристики
| Степень защиты | IP40 |
| Питание щита | 1ф, 220 В, 50 Гц |
| Номинальная мощность вентилятора | 0,12 кВт |
| Управление клапаном | 220 В, с возвратной пружиной |
| Управление | ВКЛ / ОТКЛ / дистанционный режим |
| Индикация | РАБОТА · АВАРИЯ · ФИЛЬТР ЗАСОРЁН |
| Защиты | КЗ, перегрузка, превышение напряжения, термоконтакты |
| Гарантия | 2 года |
Что делает щит
Щит управляет связкой «вентилятор + воздушный клапан»: по команде открывает клапан с возвратной пружиной и запускает вентилятор, при останове — снимает питание с привода, и клапан закрывается пружиной. Отдельный блок питания привода не нужен.
Кроме защиты от короткого замыкания и перегрузки, щит следит за превышением сетевого напряжения и принимает термоконтакты двигателя. На двери — индикатор засорения фильтра, на диспетчерский пульт выведены «сухие» контакты РАБОТА и АВАРИЯ.
Что это даёт
Где применяется
- Приточные установки небольших офисов и магазинов
- Системы с воздушным клапаном на входе
- Помещения, где важно перекрывать канал при остановке вентиляции
- Модернизация приточки без замены вентилятора

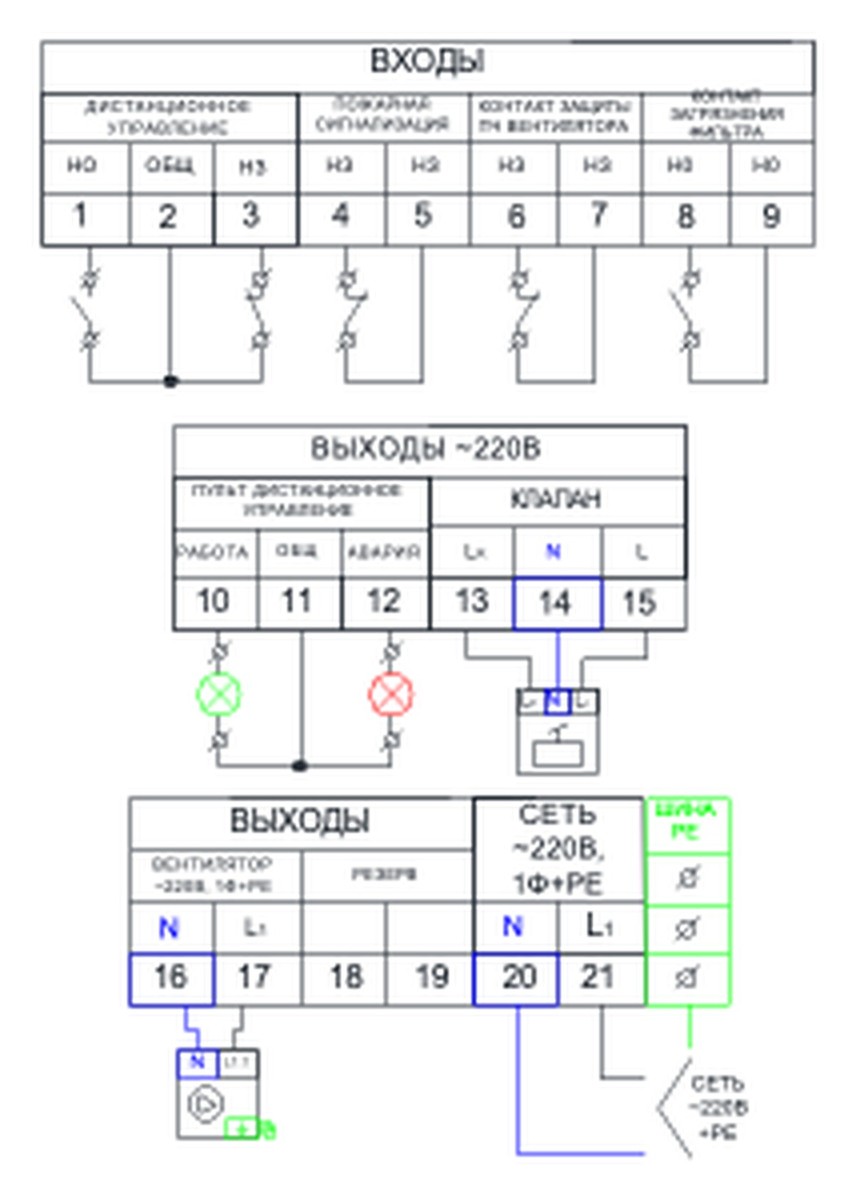

Схема подключения
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Реле «с запасом» не защитит обмотки при перегрузке. При пуске щита ток регулятора выставляют по номиналу двигателя, указанному на его шильдике, а не по мощности щита.
Тепловое реле не спасёт при заклинивании крыльчатки или отказе обдува самого двигателя — встроенные термоконтакты заводят в щит отдельно.
Щит снимает питание с привода при останове и рассчитывает, что клапан закроется пружиной. Привод без пружины останется в открытом положении.
Подбор и заказ. Назовите мощность вентилятора и тип привода клапана — подберём исполнение и посчитаем цену в калькуляторе выше.
