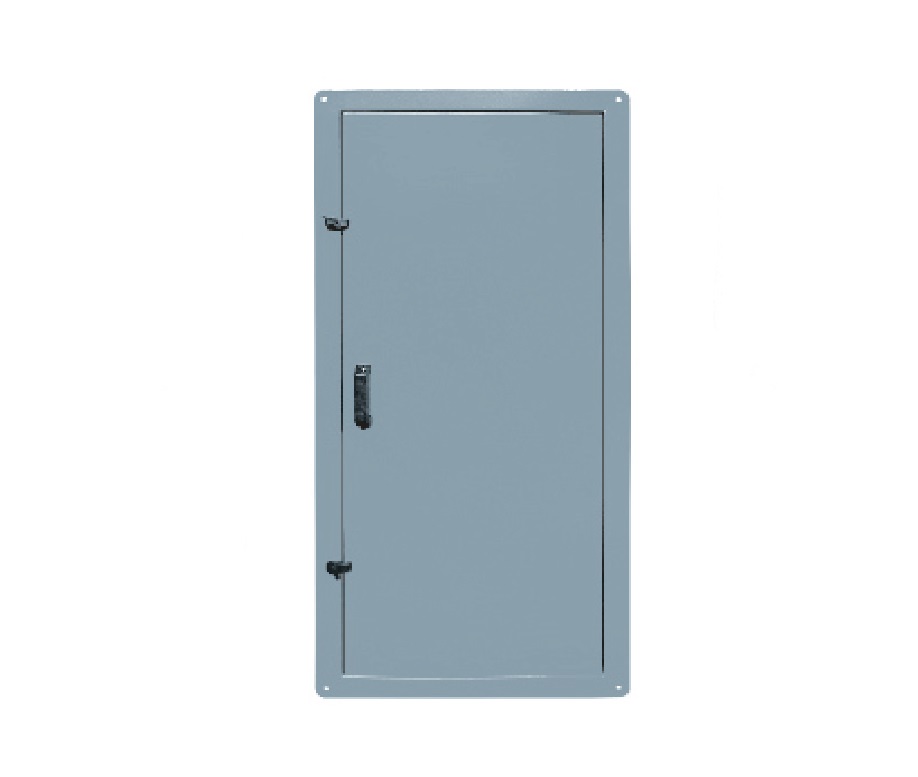

Гермодверь и гермолюк для венткамер

Гермодверь и гермолюк — плотно закрываемые двери для доступа в камеру, короб или технологический проём там, где стык должен оставаться закрытым после каждого открывания. Изготавливаются в климатических исполнениях У и УХЛ, категорий размещения 3 и 4, для эксплуатации в макроклиматических районах с умеренным и холодным климатом по ГОСТ 15150-69. Выпускаются в утеплённом и неутеплённом исполнении — именно утепление обозначается буквой в конце марки.

Конструкция и материалы

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цену считает менеджер по спецификации. По запросу изготовим из нержавеющей стали или сварным из чёрной, с окраской или огнезащитой.

Оцинкованная сталь

0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.

Нержавеющая сталь

AISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.

Чёрная сталь, сварные

1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.

Толщина и покрытие

Толщина стали 0,5–3 мм по назначению. По запросу — порошковая окраска в RAL, грунт или огнезащитное покрытие.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• камеры и корпуса вентиляционного оборудования, обслуживаемые изнутри
• проёмы между помещениями с разными температурными условиями — утеплённое исполнение У
• доступ в камеры и короба без перепада температур — неутеплённое исполнение Н
• венткамеры и технические помещения с регулярным доступом персонала
• узлы, где после доступа проём должен снова закрываться плотно, а не прикрываться щитом

Как подобрать и смонтировать

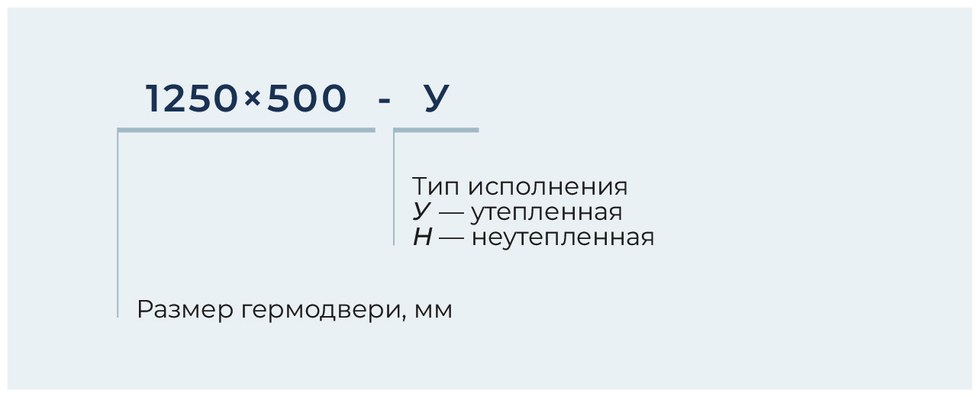

• указать размер в миллиметрах и тип исполнения: У — утеплённая, Н — неутеплённая
• утепление выбирать по перепаду температур и риску конденсата на холодной стороне, а не по габариту
• выбрать модель из таблицы: 600 × 500, 900 × 400 или 1250 × 500 мм; размеры C × D на 10 мм меньше A × B — их проверять по чертежу при разметке проёма

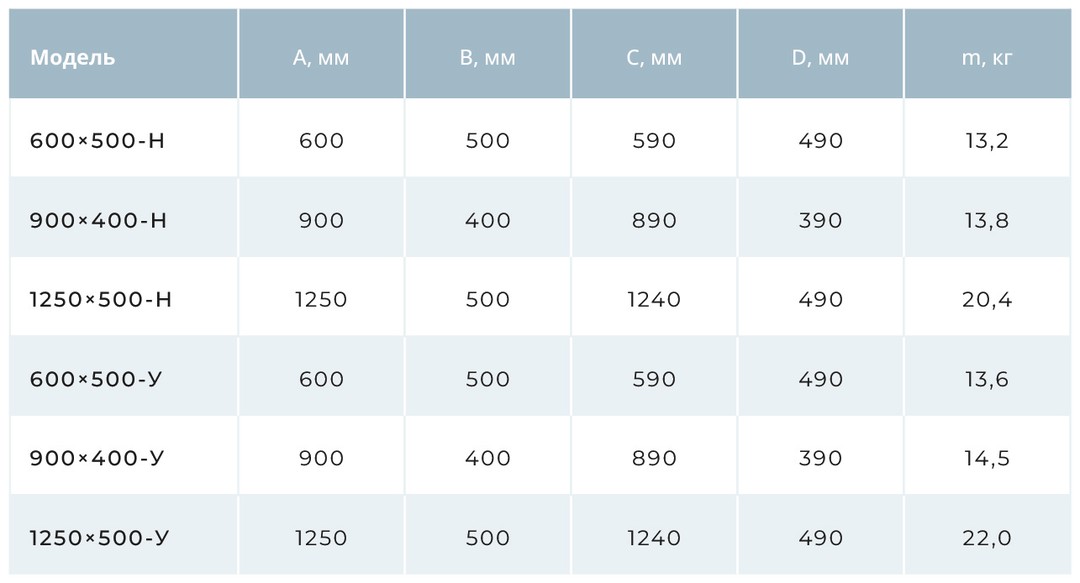

• массу брать из таблицы для выбранной модели: 600 × 500 — 13,2 кг (Н) и 13,6 кг (У), 900 × 400 — 13,8 и 14,5 кг, 1250 × 500 — 20,4 и 22,0 кг

• размеры проёма уточнять по чертежу конкретной модели: в таблице на неё дано две пары размеров, A × B и C × D
• опирать раму на конструкцию, несущую массу полотна: обшивка без каркаса под это не рассчитана
• навешивать полотно с равномерным прилеганием по всему периметру — перекос по одной стороне снимает плотность
• у утеплённого исполнения следить, чтобы утеплитель не мешал притвору
• оставлять свободной зону открывания — полотну нужно место на полный ход (у двери 1250 × 500 это больше метра от плоскости проёма)
