Клапан воздушный АВК

✓ Всегда в наличии / под заказ Доставка по всей России

Техническое описание производителя (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Клапан предназначен для регулирования расхода воздуха и невзрывоопасных газовых смесей, проходящих через воздуховод, или для перекрытия вентиляционного канала. Устанавливается в системе с давлением до 1000 Па.

⚙️ Подбор и заказ

Исполнение корпуса

Лопатки

Ширина B, мм

Высота H, мм

Управление Утепление привода греющим кабелем (УПК) Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Клапан воздушный АВК — заслонка для регулирования расхода воздуха и невзрывоопасных газовых смесей в прямоугольном воздуховоде или для полного перекрытия канала. Рассчитан на системы с давлением до 1000 Па; поставляется с ручным управлением, с площадкой под привод или с установленным электромеханическим приводом.

Назначениерегулирование расхода и перекрытие канала

Рабочее давлениедо 1000 Па

Сечение A×Bпо заказу, указывается в обозначении

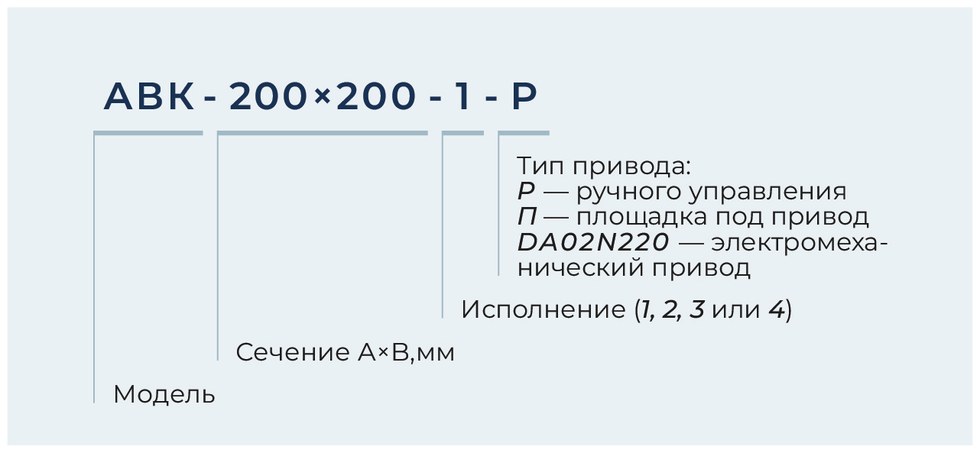

УправлениеР — ручное; П — площадка под привод; DA02N220 — электромеханический привод

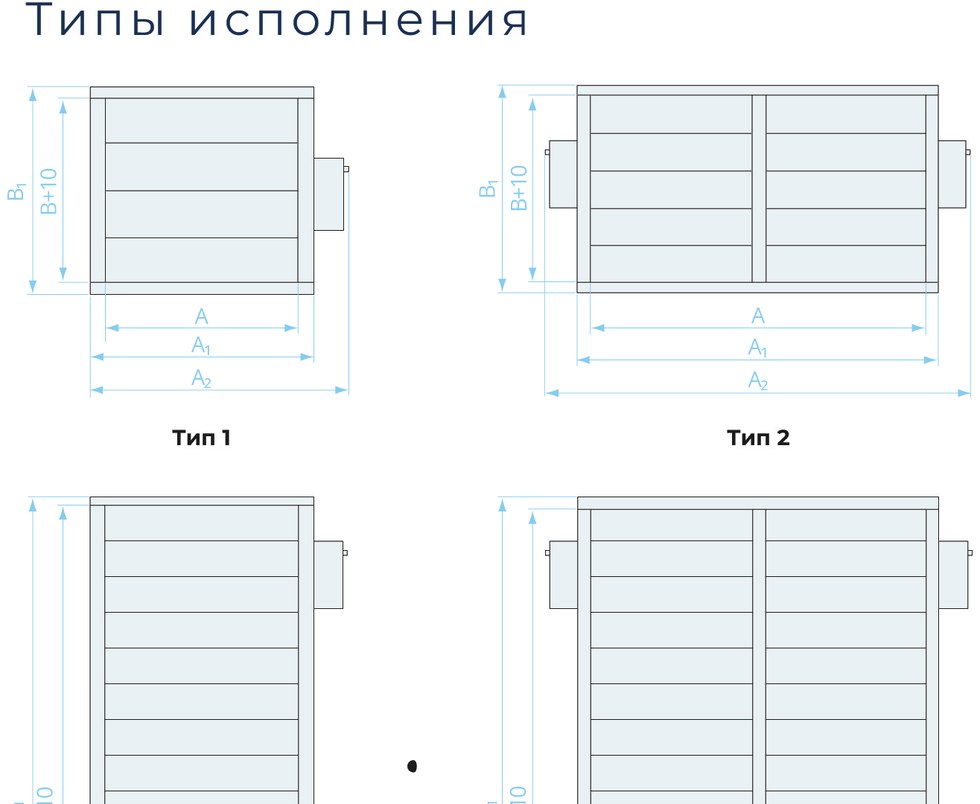

Конструктивные исполнения1, 2, 3 или 4 — по схемам «Типы исполнения»

Габарит без приводаA1 = A + 70 мм, B1 = B + 50 мм

Габарит с приводомA2 = A1 + 120 мм (привод с возвратной пружиной), A1 + 80 мм (без пружины), A1 + 55 мм (ручной)

Что это даёт

Регулирование и отсечка одним узломСтворки перекрывают канал полностью или встают под нужным углом — клапан работает и как регулятор расхода, и как отсечное устройство.

Три варианта управленияРучной сектор для редкой перестройки, площадка под привод для будущей автоматизации, готовый электромеханический привод — для систем с управлением от щита.

Габарит считается заранееПрисоединительные и наружные размеры заданы формулами через сечение A×B, поэтому место под клапан и привод закладывается в трассу до изготовления.

Четыре исполненияИсполнения 1–4 различаются числом приводов и секций: 1 — один привод, 2 — два привода в двух секциях, 3 — два привода по вертикали, 4 — четыре привода в двух секциях; исполнение определяется сечением A×B.

Где применяется

Приточные и вытяжные системы на прямоугольных воздуховодах
Балансировка расхода по ветвям и помещениям
Отсечка участка на время обслуживания вентилятора или фильтра
Обвязка приточных установок и камер с автоматикой
Каналы с давлением до 1000 Па и невзрывоопасной средой

Как подобрать и смонтировать

Указать внутреннее сечение A×B по сечению воздуховода, в который встраивается клапан
Выбрать исполнение 1–4 по сечению A×B (зоны 1–4 в таблице масс) — от него зависит число приводов и секций
Задать тип управления: Р (ручной сектор), П (площадка под привод) или привод DA02N220
Проверить габарит по формулам: A1 = A + 70, B1 = B + 50, A2 — по типу привода; место под A2 должно быть свободно
Для взрывоопасных сред клапан не подходит — нужна взрывозащищённая заслонка

Ставить на прямом участке, оси клапана и воздуховода совмещать — перекос корпуса заклинивает створки
Привод или ручной сектор располагать со стороны, доступной для обслуживания
При монтаже с приводом сначала крепить клапан, потом ставить привод и проверять полный ход створок
Стык уплотнять по периметру фланца; крепёж затягивать равномерно по четырём сторонам
Раз в полгода проверять свободный ход створок и состояние уплотнений

Важно знать

Давление — не выше 1000 Па

Клапан рассчитан на системы с давлением до 1000 Па. Для высоконапорных сетей нужна заслонка усиленной конструкции.

Исполнение и привод — в обозначении

Тип привода меняет наружный размер A2 на 55–120 мм. Если в заказе указано только сечение, клапан может не встать в отведённое место.

Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.

Подбор и заказ. Пришлите спецификацию — посчитаем и изготовим.

Похожие модели — Клапаны и заслонки для воздуховодов

Клапан обратный круглый КОпо запросу

Клапан обратный прямоугольный КОппо запросу

Клапан взрывозащищенный круглый АЗЕ 100/101

Клапан обратный взрывозащищенный круглый АЗЕ 100/101по запросу

Клапан обратный взрывозащищенный прямоугольный АЗЕ 102-104по запросу

Клапан перекидной взрывозащищенный АЗЕ 024/105по запросу

Клапан обратный лепестковый КЛпо запросу
