Крестовина круглая

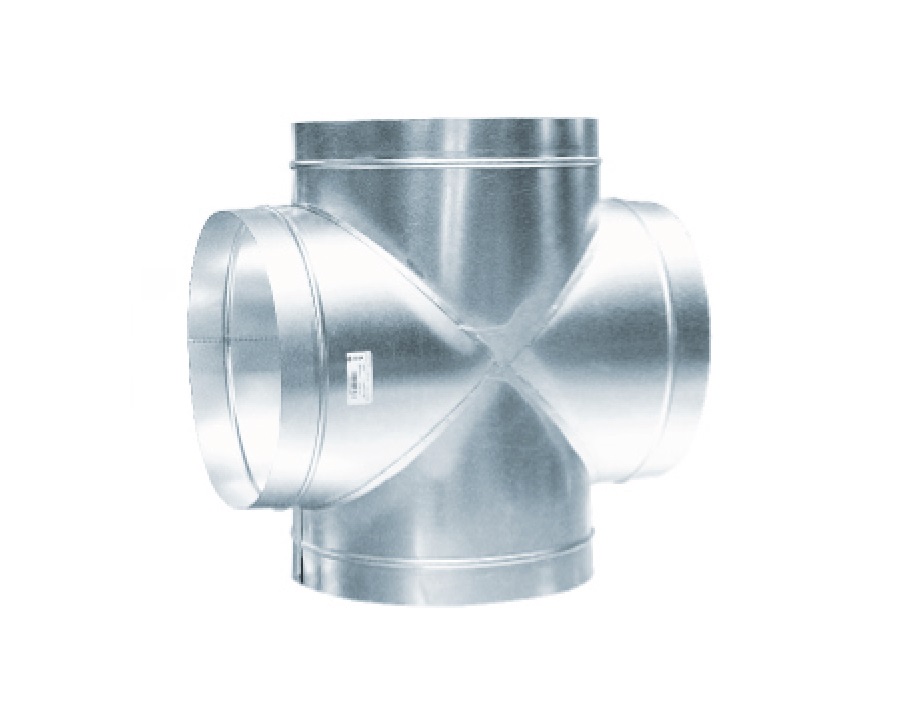

Крестовина круглая — узел, в котором от магистрали в одном сечении отходят два ответвления; её ставят там, где нужно свести несколько магистралей в общий ствол или раздать поток на две стороны, не разнося тройники по длине трассы. В обозначении задаются диаметр магистрали и диаметр врезки, длина L, толщина стали и тип соединения — ниппельное, фланцевое или под резинку.

Конструкция и материалы

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цену считает менеджер по спецификации. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной.

Оцинкованная сталь

0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.

Нержавеющая сталь

AISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.

Чёрная сталь, сварные

1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.

Толщина и соединение

Толщина стали 0,5–1,2 мм по диаметру и давлению в системе. Соединение ниппельное, фланцевое или под резиновое уплотнение.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• узлы схождения нескольких магистралей приточных и вытяжных систем
• симметричная раздача на две стороны от вертикального стояка
• коллекторные узлы у вентиляционного оборудования
• коридорные трассы с ответвлениями в противоположных направлениях
• реконструкция, где на два разнесённых тройника не хватает длины прямого участка

Как подобрать и смонтировать

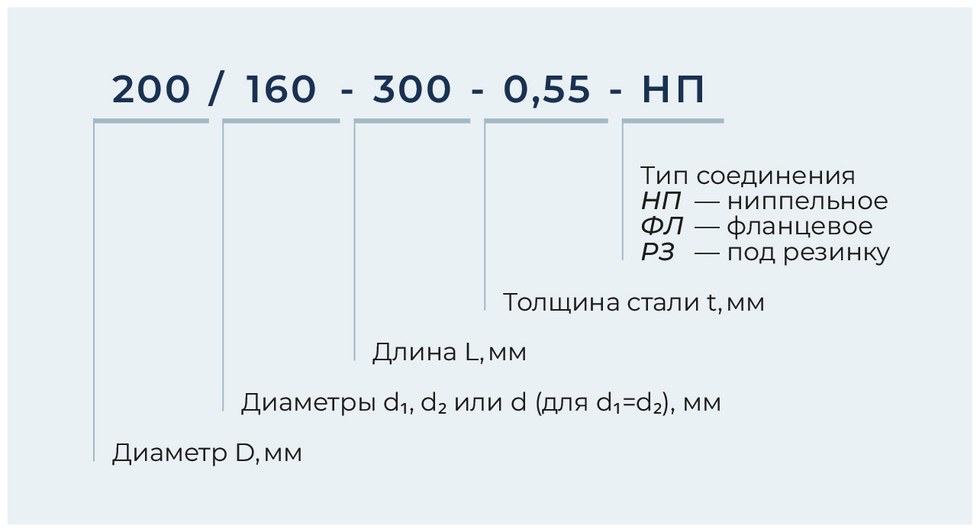

• указать диаметр магистрали D, диаметры врезок d1, d2 (или один d при d1 = d2) и толщину стали t
• задать длину L и тип соединения — НП, ФЛ или РЗ
• применимость крестовины сверить с примечанием каталога: оно задаёт условие, при котором узел разумнее собрать из двух тройников
• при разных диаметрах ответвлений указывать в обозначении оба диаметра — d1 и d2; при d1 = d2 указывается один d

• монтировать по чертежу узла: плоскость врезок не подбирать разворотом по месту
• подвес ставить непосредственно у крестовины — узел тяжелее прямого участка и держит две ветки
• все патрубки стыковать одинаково, с уплотнением, без смешивания типов соединений
• расход по ответвлениям балансировать на самих ветках — крестовина этой функции не выполняет
• проверять герметичность узла до изоляции
