Зонт крышный прямоугольный
⚙️ Подбор и заказ
Описание

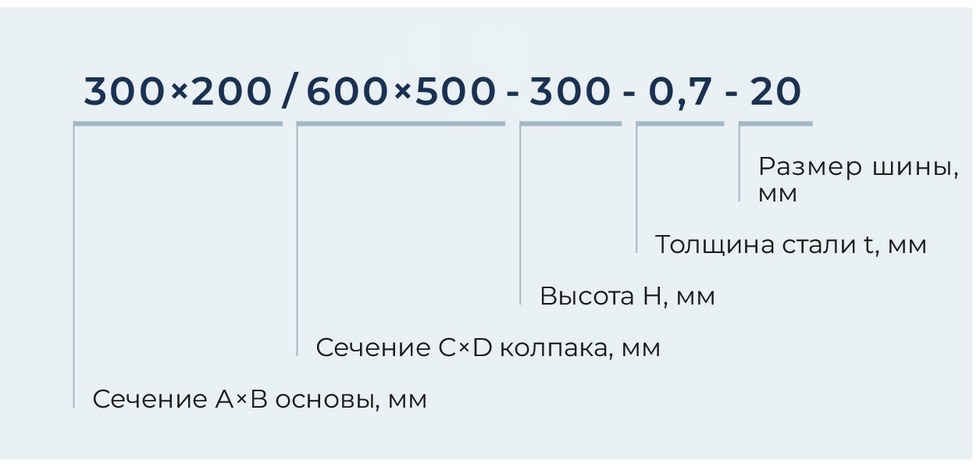

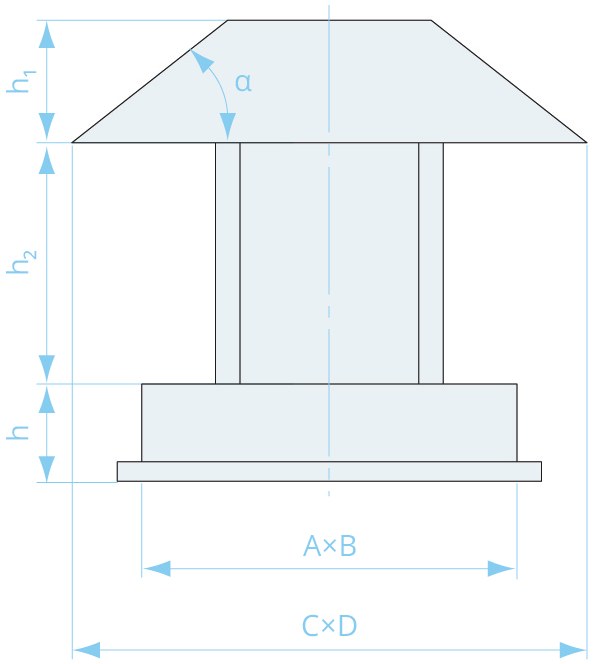

Зонт прямоугольный закрывает наружное окончание воздуховода прямоугольного сечения: колпак сечением C×D перекрывает основу А×В по обоим габаритам, и осадки не попадают в канал. В стандартном исполнении угол a = 45°, отступление от него — по специальному заказу. Присоединение — по фланцевой шине, размер которой указывается в обозначении вместе с сечениями, высотой и толщиной стали.
Конструкция и материалы
Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь на фальцевом соединении, цену считает менеджер по спецификации. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной.
Базовое · до 5 раб. днейОцинкованная сталь
0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.
Цена по запросу · до 5 раб. днейНержавеющая сталь
AISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.
Цена по запросу · до 5 раб. днейЧёрная сталь, сварные
1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.
На выборФальцевые или сварные
Стандарт — фальцевый шов, для дымоудаления и толщины от 1,2 мм — сварной. Соединение шинное или фланцевое.
Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.
Что это даёт
Где применяется
- наружные окончания прямоугольных воздуховодов на кровле
- вытяжные шахты прямоугольного сечения
- выбросы промышленных вытяжных систем
- наружные транзитные участки по фасаду
- выпуски систем с крупным сечением канала
Как подобрать и смонтировать
- задать сечение основы А×В по сечению воздуховода
- сечение колпака C×D брать по таблице типоразмеров под выбранное сечение основы
- указать высоту H по обозначению
- указать размер шины под фланец воздуховода
- отступление от стандартного угла 45° и защитную сетку заказывать отдельно
- монтировать так, чтобы основа стояла горизонтально
- собирать стык по фланцевой шине указанного размера
- крупные типоразмеры крепить с учётом массы и ветровой нагрузки
- геометрию колпака при монтаже не менять: угол a = 45° задан исполнением
- в исполнении с сеткой осматривать и очищать её
Важно знать
Иная геометрия зонта и защитная сетка изготавливаются по специальному заказу; в типовом заказе по таблице их не будет.
В пределах ряда масса меняется более чем в 20 раз — от 2,40 до 57,60 кг, крепление и основание подбирают под фактический типоразмер.
Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
