Фланец круглый
⚙️ Подбор и заказ
Описание

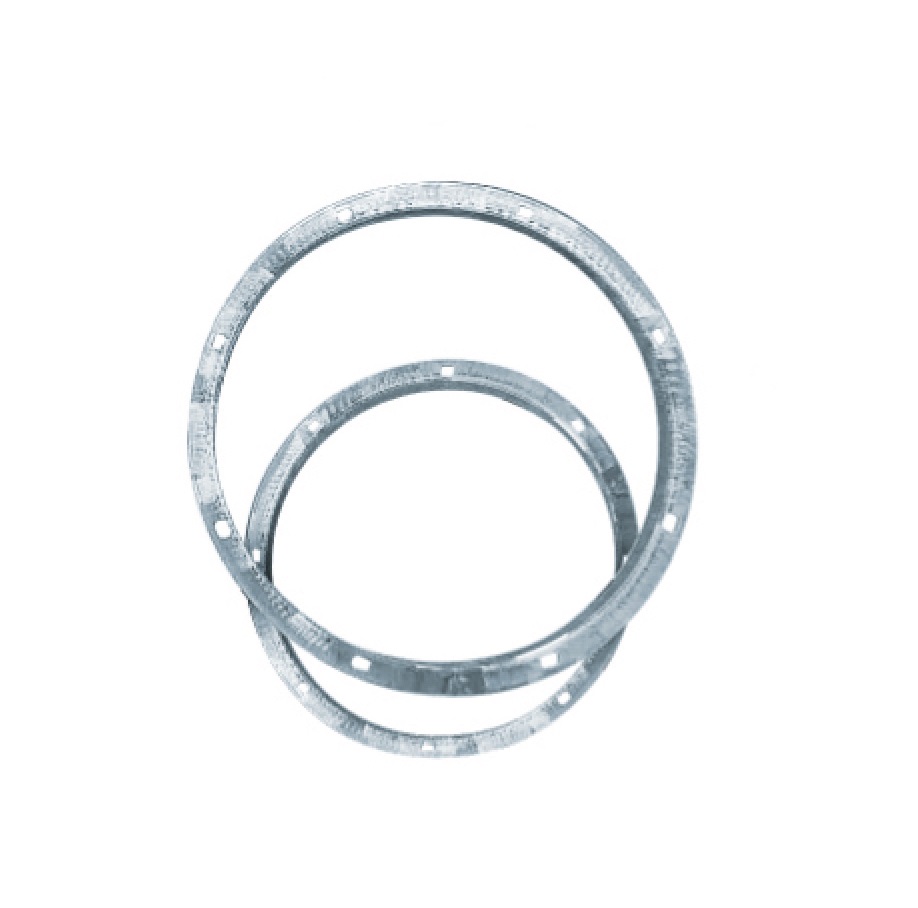

Фланец круглый — кольцевая деталь, которая ставится по торцу круглого воздуховода и соединяет его с другим воздуховодом или фасонным изделием. По окружности кольца расположены отверстия под болты: стык стягивается болтами и остаётся разборным. Типоразмер задаётся диаметром D и профилем кольца.
Конструкция и материалы
Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цену считает менеджер по спецификации. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной.
Базовое · до 5 раб. днейОцинкованная сталь
0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.
Цена по запросу · до 5 раб. днейНержавеющая сталь
AISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.
Цена по запросу · до 5 раб. днейЧёрная сталь, сварные
1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.
На выборТолщина и соединение
Материал кольца по таблице: листовая сталь 3 мм (D 100–315), уголок 25×25×3 (D 355–710), уголок 32×32×4 (D 800–1400), листовая сталь 50×5 мм (D 1600–2000). Соединение ниппельное, фланцевое или под резиновое уплотнение.
Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.
Что это даёт
Где применяется
- Круглые приточные и вытяжные ветки
- Стыки прямых участков с отводами, переходами, тройниками
- Присоединение вентиляторов и клапанов с ответным круглым фланцем
- Узлы с круглой гибкой вставкой фланцевого исполнения
- Участки, которые снимают для чистки и ревизии
Как подобрать и смонтировать
- Указать диаметр D воздуховода
- Указать профиль кольца — полоса или уголок — и размер уголка (например УГ25х3)
- Указать вариант поставки: с грунтом ГФ021 или без грунтовки
- Сверить с ответной частью диаметр и разбивку отверстий под болты
- Кольцо ставить соосно торцу, плоскость фланца — перпендикулярно оси воздуховода
- Уплотнительную прокладку укладывать по всей окружности стыка
- Перед затяжкой доворачивать кольцо до совпадения отверстий, новых отверстий по месту не пробивать
- Болты затягивать крест-накрест, равномерно по окружности
Важно знать
Обозначение состоит из двух полей: диаметра и размера уголка. Стандартное исполнение кольца задано таблицей по диаметру: D 100–315 — листовая сталь 3 мм, D 355–710 — уголок 25×25×3, D 800–1400 — уголок 32×32×4, D 1600–2000 — листовая сталь 50×5 мм.
Фланцевое соединение образуют два кольца, по одному на каждом торце. В заказе считают детали по числу торцов, иначе комплект окажется вдвое меньше.
Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
Подбор и заказ. Пришлите спецификацию — посчитаем и изготовим.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
