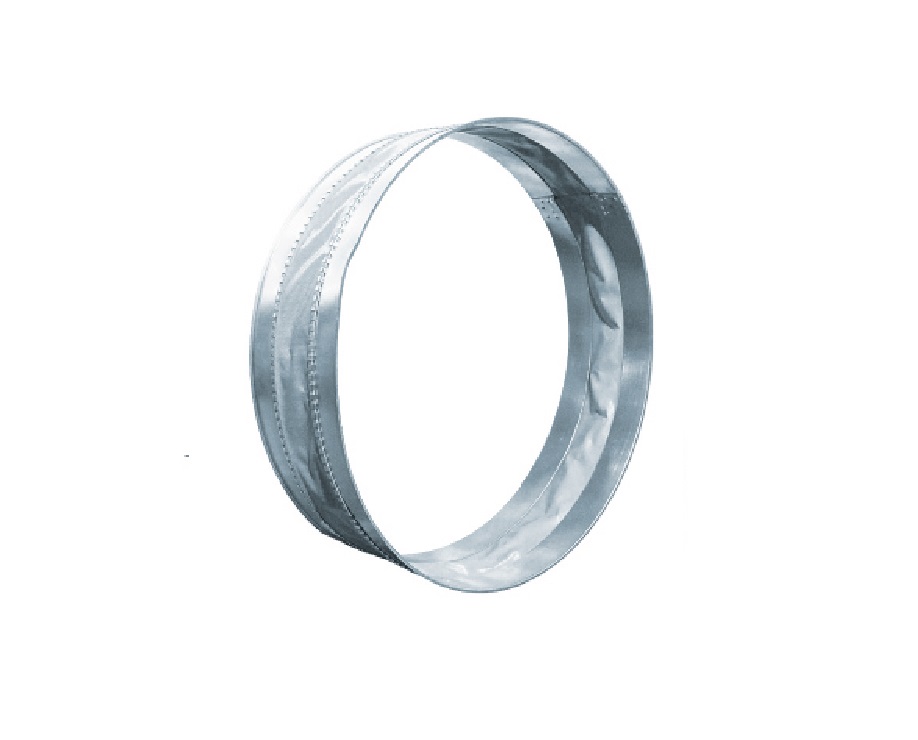

Гибкая вставка круглая
⚙️ Подбор и заказ
Описание
Гибкая вставка круглая — переходный элемент с эластичным полотном между двумя обечайками, который ставится в стык круглого воздуховода с вентилятором или другим оборудованием. Полотно исключает жёсткую металлическую связь между агрегатом и сетью, поэтому узел работает как виброразвязка. Типоразмер задаётся диаметром D и размером вставки L.
Конструкция и материалы
Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цена считается на сайте. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной. Цену на другие исполнения подтвердит менеджер.
Цена на сайте · до 5 раб. днейОцинкованная сталь
0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.
Цена по запросу · до 5 раб. днейНержавеющая сталь
AISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.
Цена по запросу · до 5 раб. днейЧёрная сталь, сварные
1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.
На выборТолщина и соединение
Толщина стали 0,5–1,2 мм по диаметру и давлению в системе. Соединение ниппельное, фланцевое или под резиновое уплотнение.
Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.
Что это даёт
Где применяется
- Вход и выход круглых канальных вентиляторов
- Патрубки приточных установок с круглым присоединением
- Оборудование, установленное на виброопорах
- Стыки сети с крышными и канальными агрегатами
- Участки перед жёстким креплением воздуховода к конструкциям
Как подобрать и смонтировать
- Указать диаметр D
- Указать размер вставки L (например 45×60×45 мм)
- Выбрать тип соединения по ответной части: НП — под вставку в трубу, ФЛ — под болтовой стык
- Для исполнения ФЛ подобрать ответный круглый фланец того же диаметра с совпадающей разбивкой отверстий
- Ставить в проектную длину: полотно не растягивать и не сжимать
- Ниппельное присоединение заводить в трубу по обечайке и герметизировать стык
- Фланцевое присоединение собирать через прокладку с равномерной затяжкой болтов по окружности
- После пуска проверить, что полотно свободно и не касается подвесов и соседних деталей
Важно знать
Если соседний участок не подвешен, масса воздуховода ложится на вставку. Узел вытягивается и перестаёт гасить вибрацию.
Саморезы, хомуты и окраска эластичного участка лишают его подвижности. Вставка начинает работать как жёсткий стык.
Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
